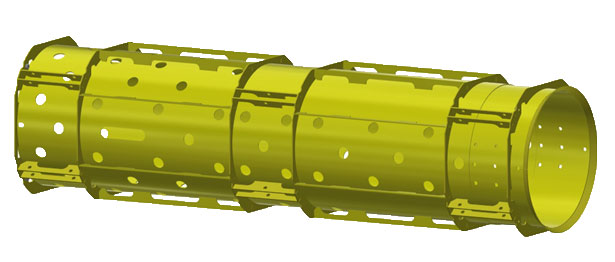

Wir haben nach dem Schweissen das Rohr des Transportkorbes 3D gescannt, um dieses auf Rundheit und Durchmesser zu prüfen.

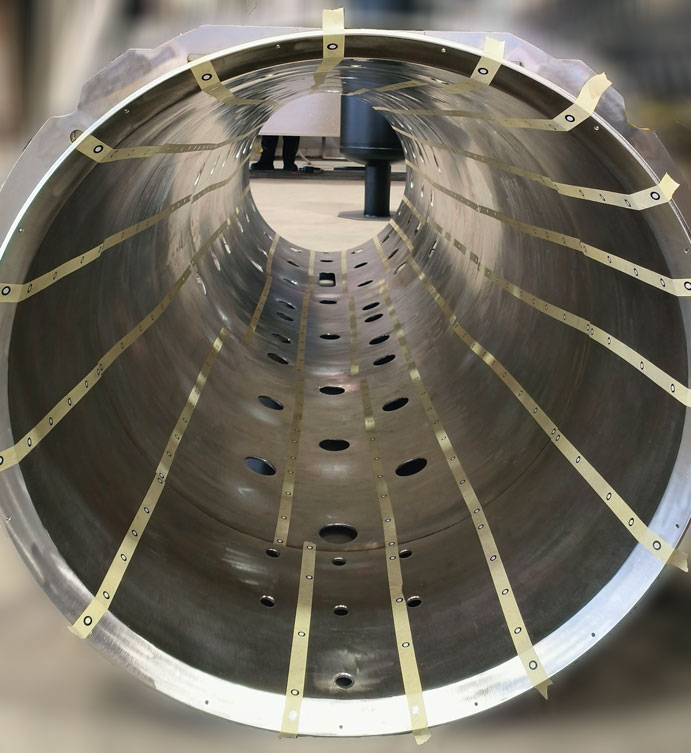

Hierfür haben wir die Innenfläche abgescannt.

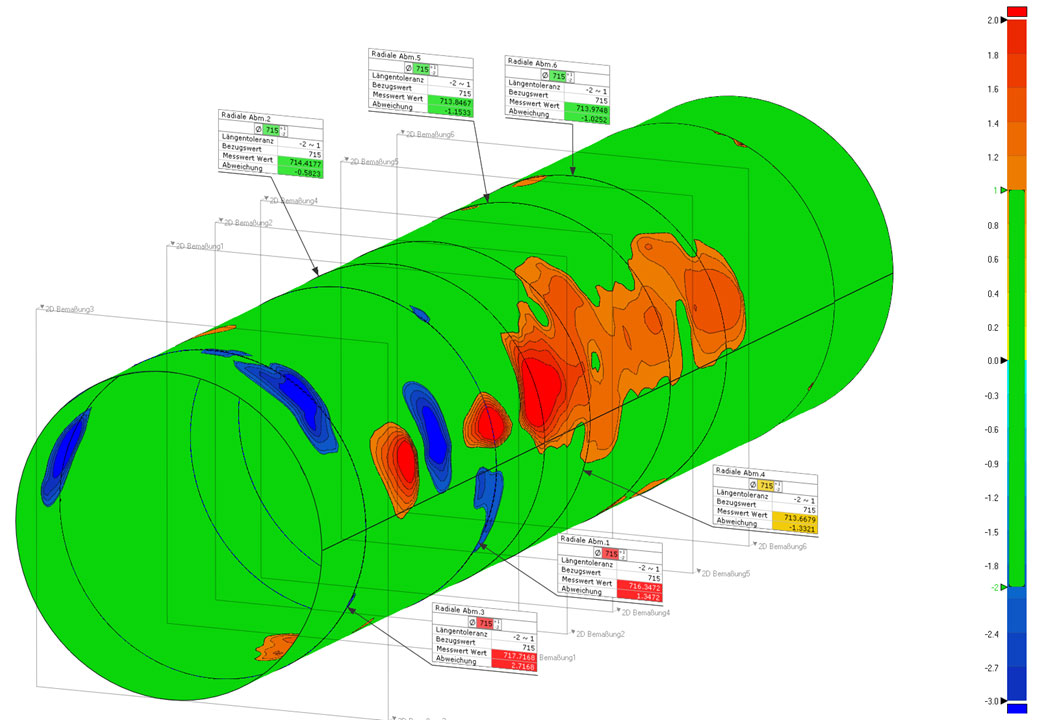

Grün stellt die Bereiche dar, die in der Toleranz liegen. Ausserhalb der Toleranz wird farblich (- Blau / + Rot) dargestellt. In verschiedenen Schnitten wird die Abweichung detailliert angezeigt und vermasst. In den Infobalken wird die Abweichung Form und Rundheit angegeben.

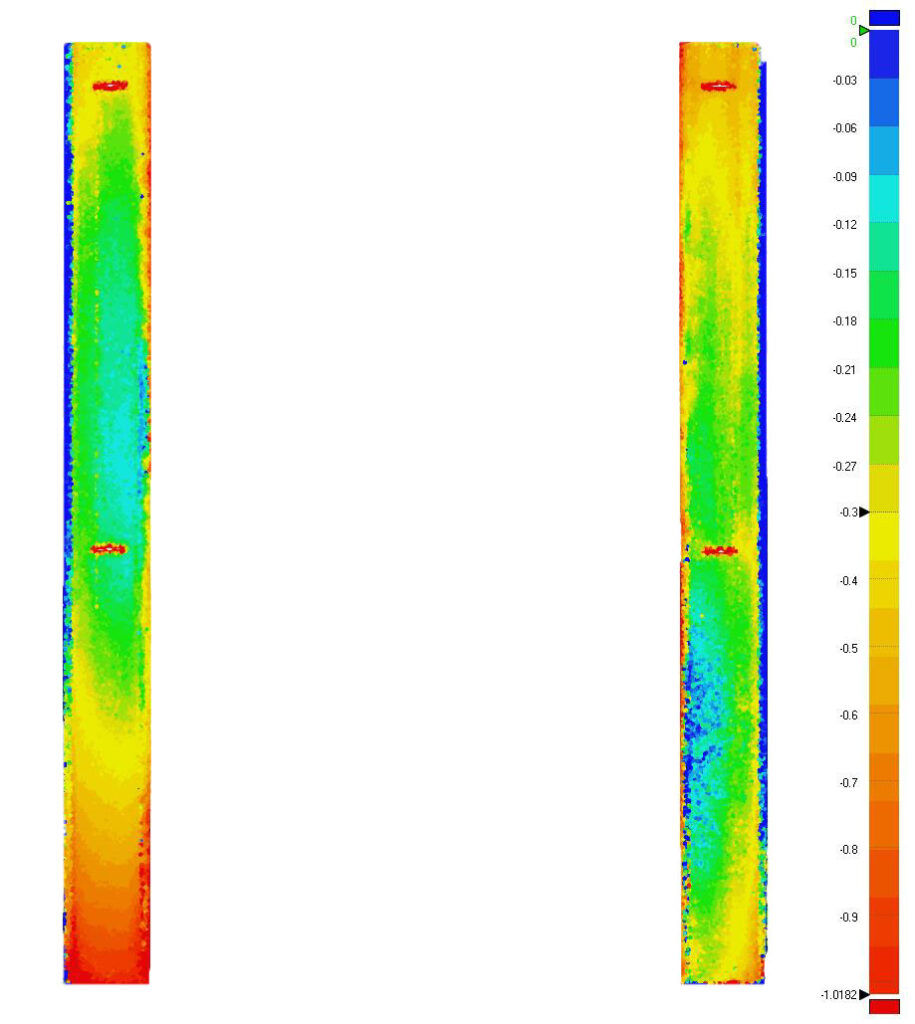

Bei der Auswertung ist ersichtlich, dass die linken unteren Ecken 1mm nach hinten gehen.
Bei der rechten Führung sind Unebenheiten anhand der blauen Punkte zu erkennen.
Oben sind im gelben Hintergrund grüne Striche zu erkennen. Daran ist ersichtlich, dass duch die Bewegung des Schiebers Kratzer entstanden sind.
Ein Schieber eines Wasserwerkes ist undicht. Mit unserem 3D Scanner haben wir geprüft, ob die in die Jahre gekommenen Führungen noch parallel sind.
Indem wir das Netz sehr eng setzten, konnten wir auch Unebenheiten in der Oberfläche feststellen.

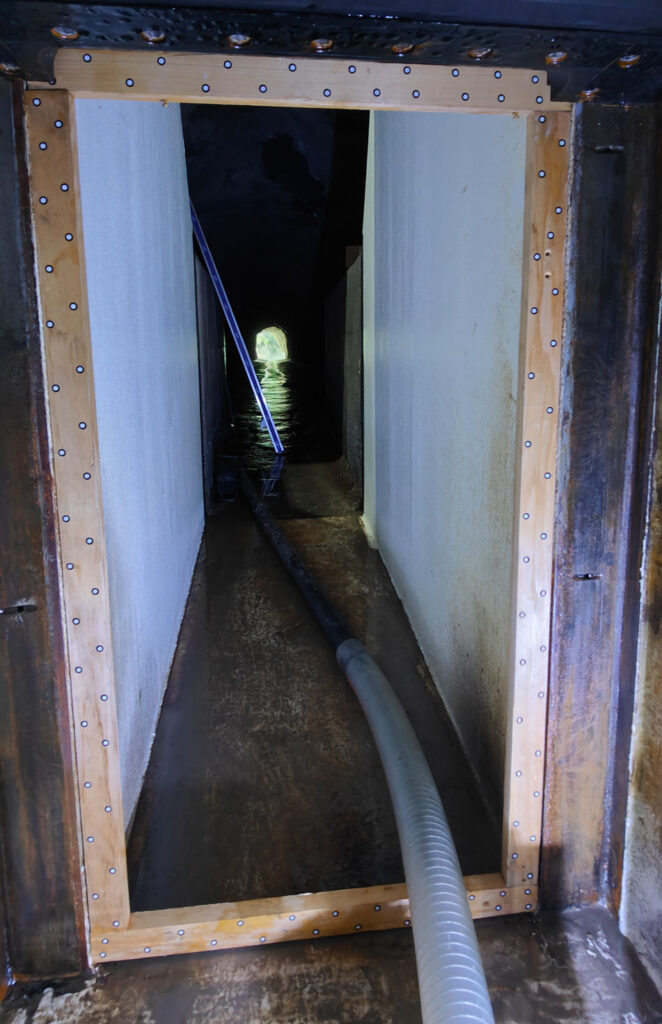

Der Schieber ist in einem engen Schacht in Tseuzier.
